电缆桥架是用于工业中电缆、线缆铺设的设备，而镀锌桥架是电缆桥架产品中一款，其主要用Q235钢板进行镀锌喷涂而得来的镀锌板材加工成镀锌桥架。镀锌桥架也叫热镀锌电缆桥架，热镀锌电缆桥架：以冷轧钢板制成，表面工艺为热镀锌，由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

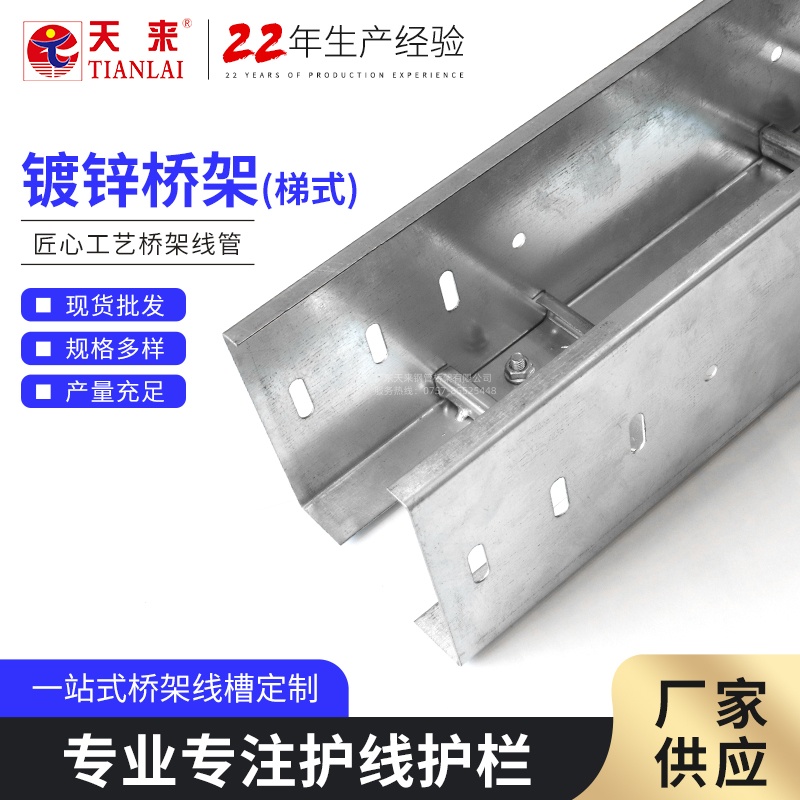

1、梯级式电缆桥架

CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。它适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架      托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适合于控制电缆的敷设。

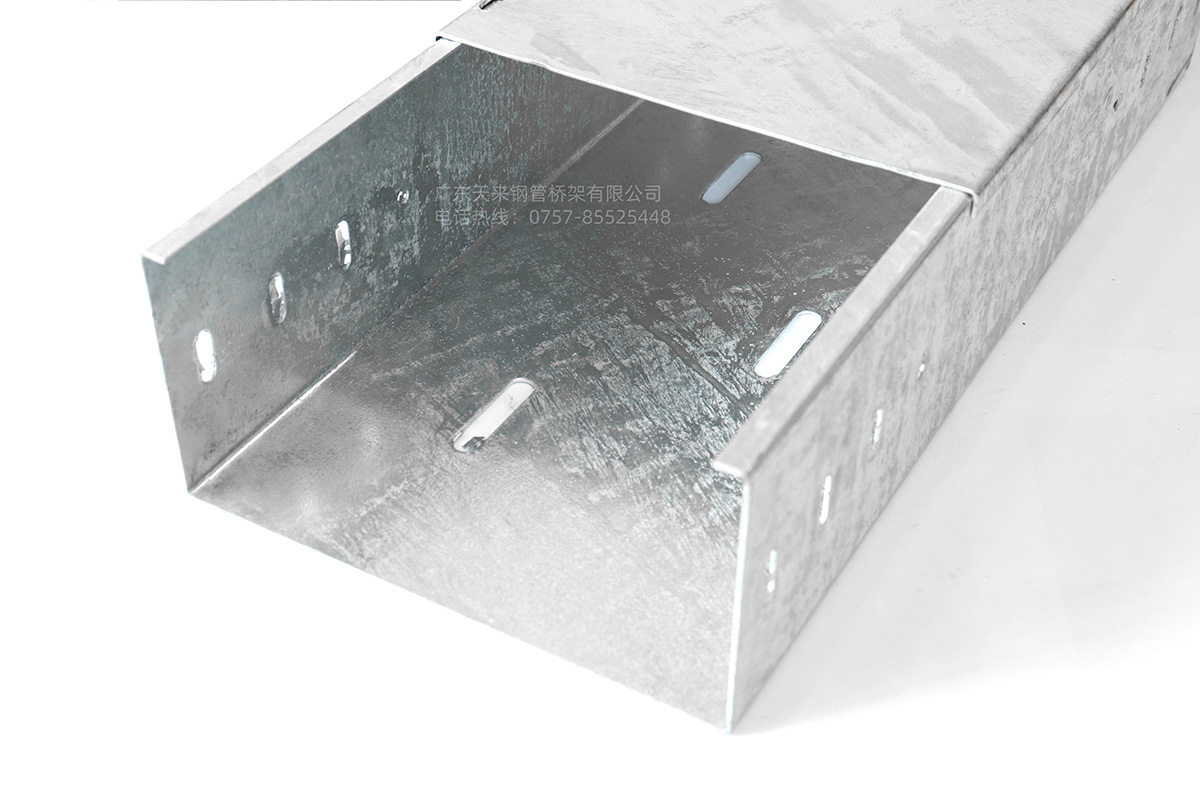

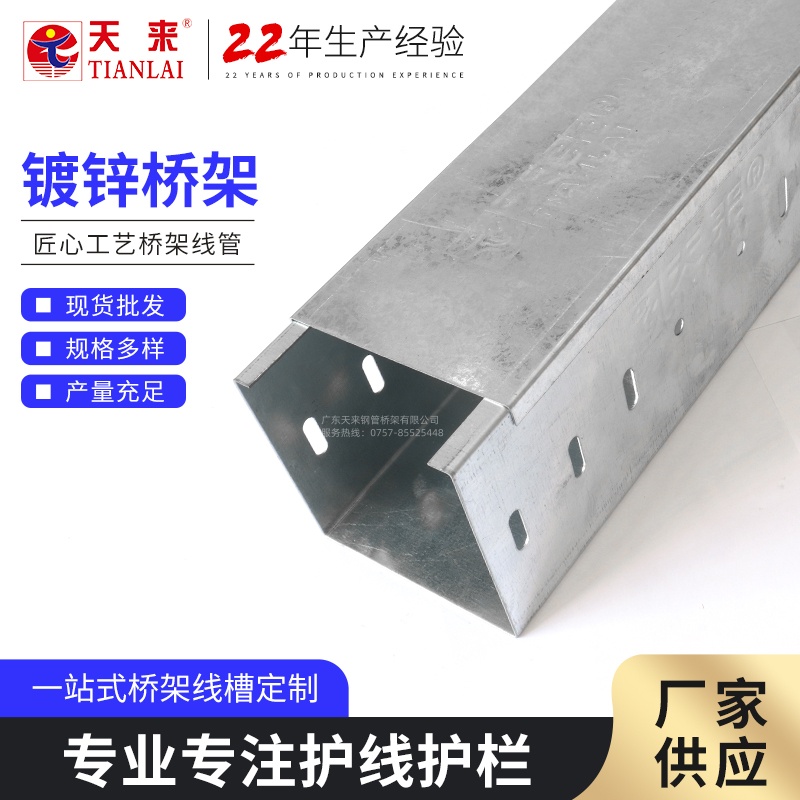

3、槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。

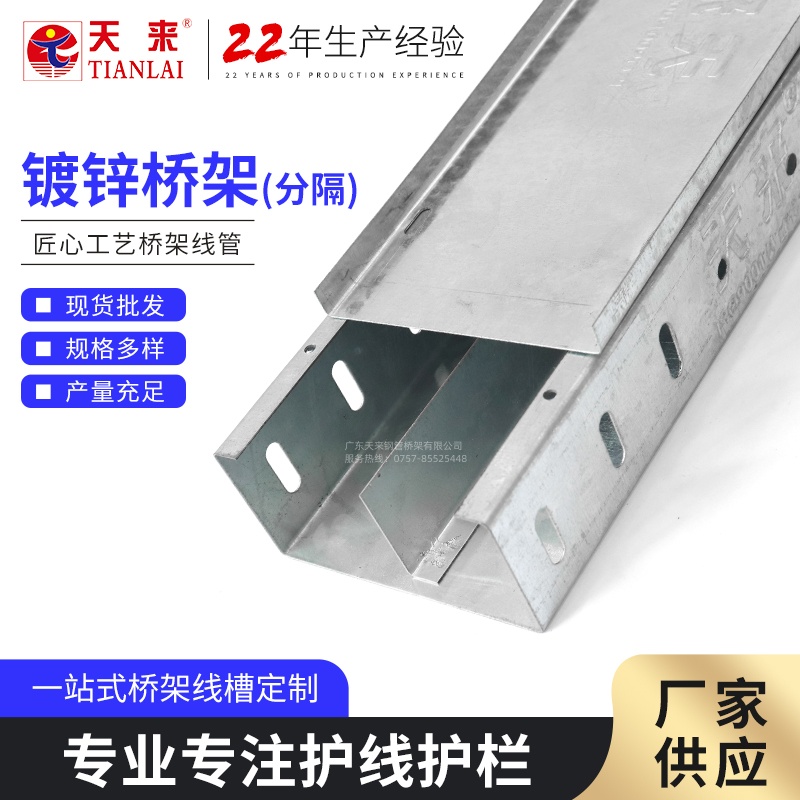

镀锌电缆桥架（分隔）

线槽桥架槽体里面有块个隔板，相信很多人都见多，那装个隔板干嘛呢？

桥架里面的这块隔板它的作用主要是用来区分开不同用途的电缆，当有两种以上不同用途的电缆同时铺设于同一个桥架内时，为避免其互相干扰，需要人为用隔板对电缆进行分隔。

强弱电一般设计都是分开。因为强电供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开，如果一定要放在同一槽内，必须在桥架内设置隔板隔开。这块隔板就可以把它们很好地分开，防止电磁干扰，来确保弱电控制电缆正常运行。

桥架槽体内隔板的数量一般都是1块，至于要2块或者3块也是可以定制的，当然隔板数量越多随着桥架规格就会越大。

电力桥架最新国际标准规范

电力桥架作为电力系统的重要组成部分，其设计、制造和安装都必须遵循严格的国际标准规范，以确保电力系统的安全、可靠和高效运行。以下是对电力桥架最新国际标准规范的概述：

随着全球经济的快速发展和工业化进程的加速，电力系统的需求日益增长，对电力桥架的质量和性能提出了更高的要求。因此，制定和遵循最新的国际标准规范变得尤为重要。

1. 材料选择：电力桥架的材料应具有良好的导电性、耐腐蚀性和足够的机械强度。常用的材料包括碳钢、不锈钢、铝合金等。

2. 设计标准：电力桥架的设计必须考虑到载重能力、热膨胀、电气绝缘和环境适应性等因素。设计时应遵循IEC 61537《电缆桥架》等相关标准。

3. 制造工艺：制造过程中应严格控制焊接、切割、折弯等工艺的质量，确保桥架的结构稳定性和连接的可靠性。

4. 安装规范：安装时应严格按照ISO 9001质量管理体系进行，确保桥架的水平度、垂直度和固定点的准确性。

5. 安全性能：电力桥架应具备良好的防火、防水和防腐蚀性能，以适应不同的安装环境。

6. 电气性能：桥架应具有良好的电气绝缘性能，避免因电气故障导致的安全事故。

7. 维护与检测：定期对电力桥架进行维护和检测，确保其长期稳定运行。

8. 环境影响：在设计和制造过程中，应考虑电力桥架对环境的影响，尽可能使用可回收材料，减少对环境的污染。

遵循最新的国际标准规范是确保电力桥架安全、可靠运行的关键。随着技术的不断进步和标准的不断更新，电力桥架的设计和制造企业需要持续关注行业动态，不断提升产品质量，以满足市场和客户的需求。

电缆桥架国家标准的制定是为了保障电缆桥架的质量和使用效果，确保其能够满足电缆敷设和运行的要求。国家标准对电缆桥架的材质、结构和厚度等方面做出了明确规定，以便提供统一的生产和应用指南。目前采用的最多的是《JB/T 10216-2013 电控配电用电缆桥架》和《T/CECS31-2017 钢制电缆桥架工程技术规程》两本标准 。

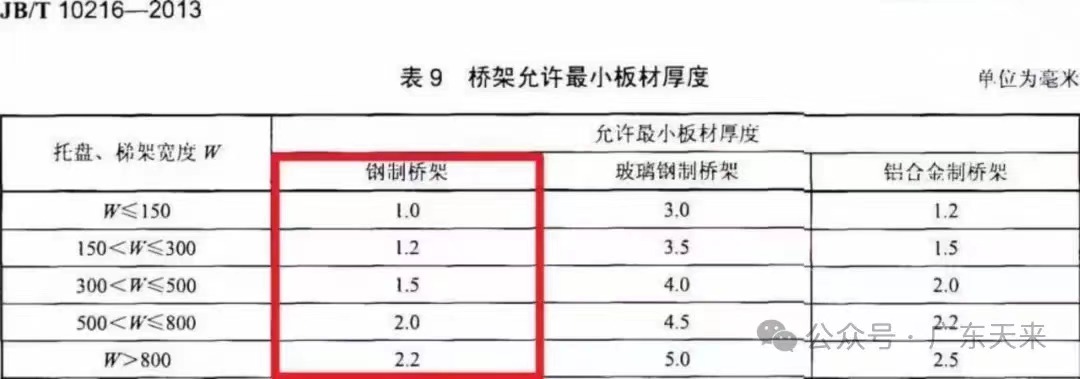

我厂实行《JB/T 10216-2013 电控配电用电缆桥架》标准，根据标准JB/T 10216-2013 ,钢制桥架的厚度与槽宽相关。具体规定如下

槽宽≤150mm,槽体厚度≥1.0mm

槽宽>150mm且≤300mm,槽体厚度≥1.2mm

槽宽>300mm且≤500mm,槽体厚度≥1.5mm

槽宽>500mm且≤800mm,槽体厚度≥2.0mm

槽宽>800mm,槽体厚度≥2.2mm
