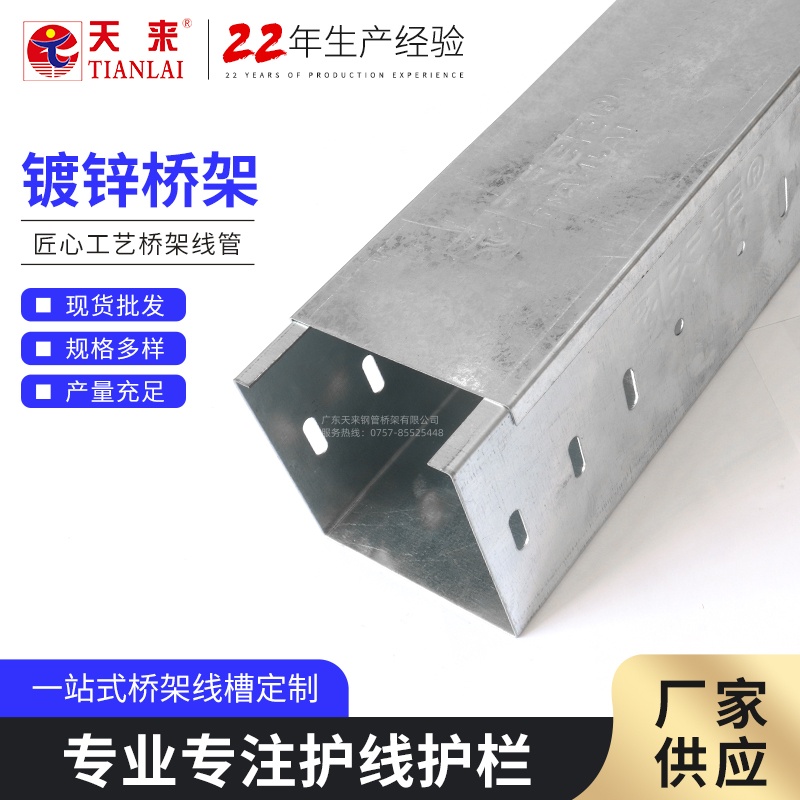

热镀锌电缆桥架

以冷轧钢板制成，表面工艺为热镀锌，由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。

在各种保护钢基体的涂镀方法中，热镀锌是非常优良的一种。它是在锌呈液体的状态下，经过了相当复杂的物理、化学作用之后，在钢铁上不仅镀上较厚的纯锌层，而且还生成一种锌一铁合金层。这种镀法，不仅具备了电镀锌的耐腐蚀特点，而且由于具有锌铁合金层。还具有电镀锌所无法相比拟的强耐蚀性。因此这种镀法特别适用于各种强酸、碱雾气等强腐蚀环境中。

热镀锌的应用随着工农业的发展也相应扩大。因此，热镀锌制品在工业（如化工设备、石油加工、海洋勘探、金属结构、电力输送、造船等），农业（如：喷灌、暧房）、建筑（如：水及煤气输送、电线套管、脚手架、房屋等）、桥梁、运输等方面，近几年已大量地被采用。由于热镀锌制品具有外表美观、耐腐蚀性能好等特点，其应用范围越来越广泛。

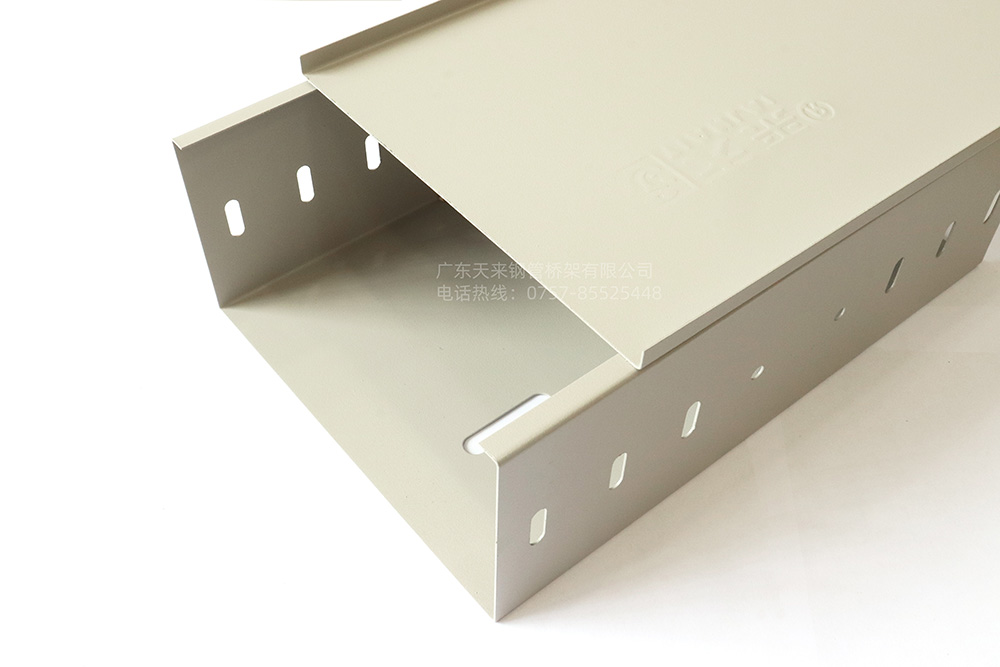

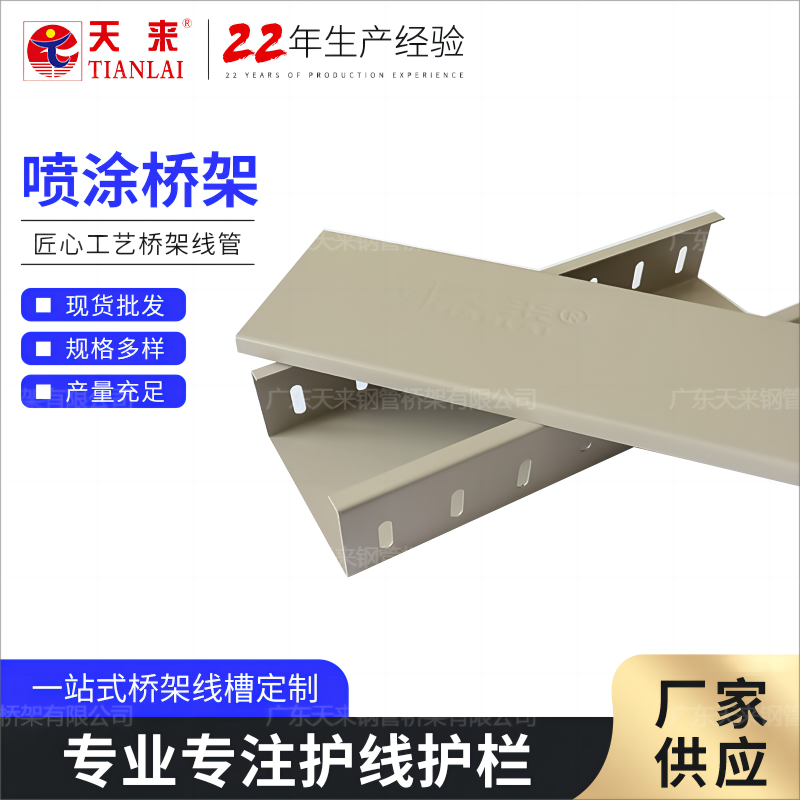

喷涂电缆桥架

喷涂桥架又可以叫喷塑桥架，粉末静电喷涂电缆桥架的原材质底板就是用镀锌板制造的，粉末经高温熔融后，固化在金属表面形成涂履层，可以有不同的颜色。涂履层能有效耐潮湿、耐化学性腐蚀。不同颜色容易进行色标管理，且提升工程美观程度；一些施工场合已明确提出必须采用静电喷涂工艺。不适宜在室外被紫外线照射容易与金属剥离。适合用在地下室等湿热环境内。

不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。

防火桥架

防火桥架适用于10KV以下电力电缆，以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。外层加防火涂料，防火桥架遇火后不会燃烧，从而阻隔火势蔓延，具有极其良好的防火阻火效果，又具有耐火、耐油、耐腐蚀、无毒、无污染，整体安装方便，结构合理，使用寿命长，并且美观，电缆安装在电缆桥架中，环境整洁，清扫方便。防火涂料有涂层薄、耐火极限高、粘接力强的特点。防火桥架是在普通桥架表面喷涂一层防火漆，以起到防火阻燃的作用！其实桥架本身并不会着火，着火的只可能是电缆，防火漆所起到的防火阻燃原理

防火桥架，表面可光面，可有磨砂感，一般运用在消防设备配电线路中，包括消防控制室、消防水泵、消防电梯、防排烟风机和火灾自动报警系统，除火灾自动报警系统外其他配电线路可采用耐火电缆，而无需采用防火桥架。防火桥架在地下车库中要求耐火时间大于1h。

喷涂桥架和防火桥架的区别？

喷涂桥架和防火桥架因为两者表面都是有层涂层漆，从外观上看基本分不出差别，两者的颜色均可以定制的。

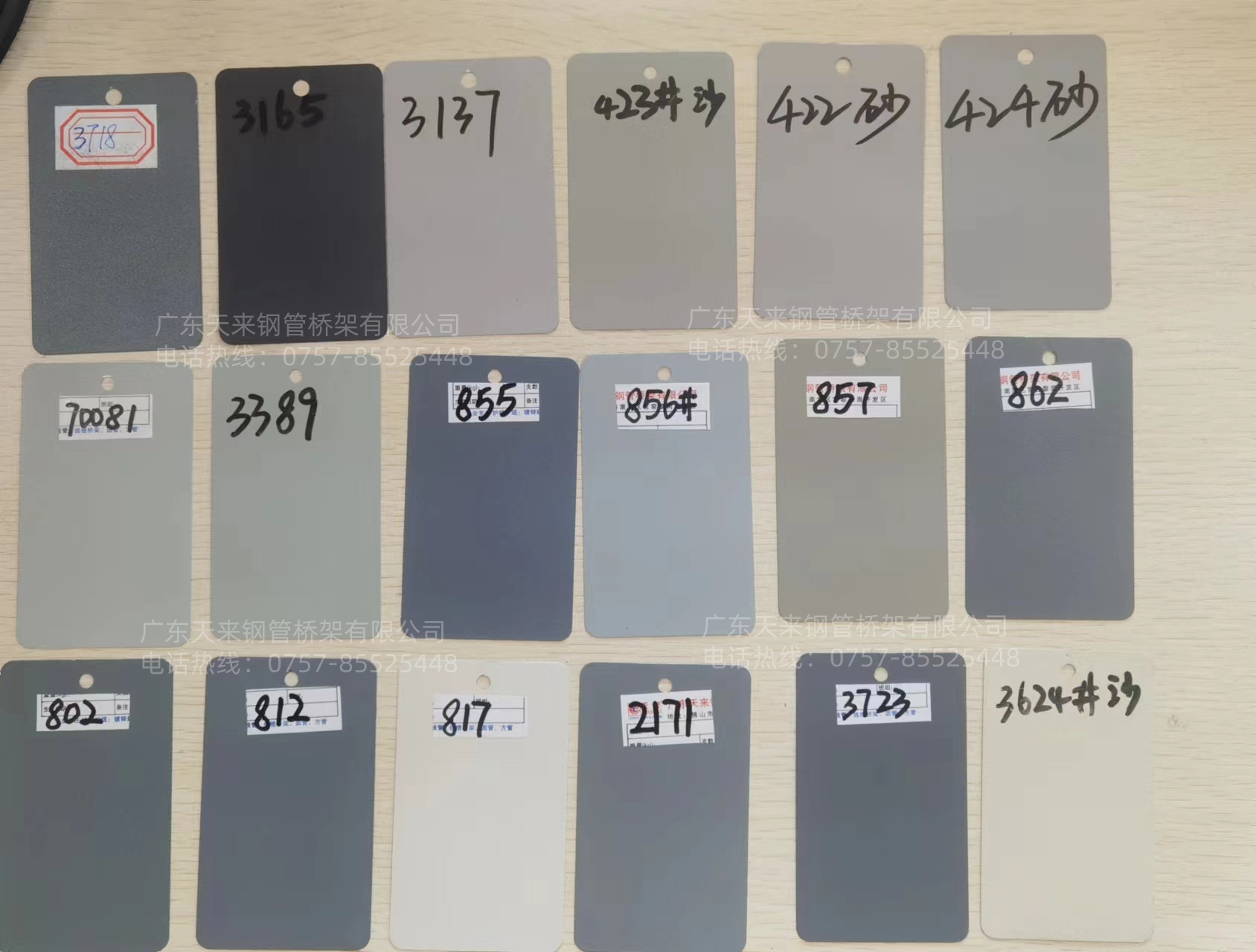

（以上为我厂喷涂桥架和防火桥架可供选择的部分颜色型号，可选磨砂面或光滑面，要求不同价格也会有所不同。因烘烤时间长短，温度高低，对色泽有影响，颜色存在一定的色差。）

而他们的区别在于，虽然它们非常相似，不过喷上去的漆粉不一样，防火桥架表面上的漆面是用带有阻燃防火性的，一般是用在有消防需求的场所，具有阻燃防火性。而静电喷塑桥架是电解一层有机塑粉在表面上，目的可起到加强防腐性和美观，且防水、防油、防静电。

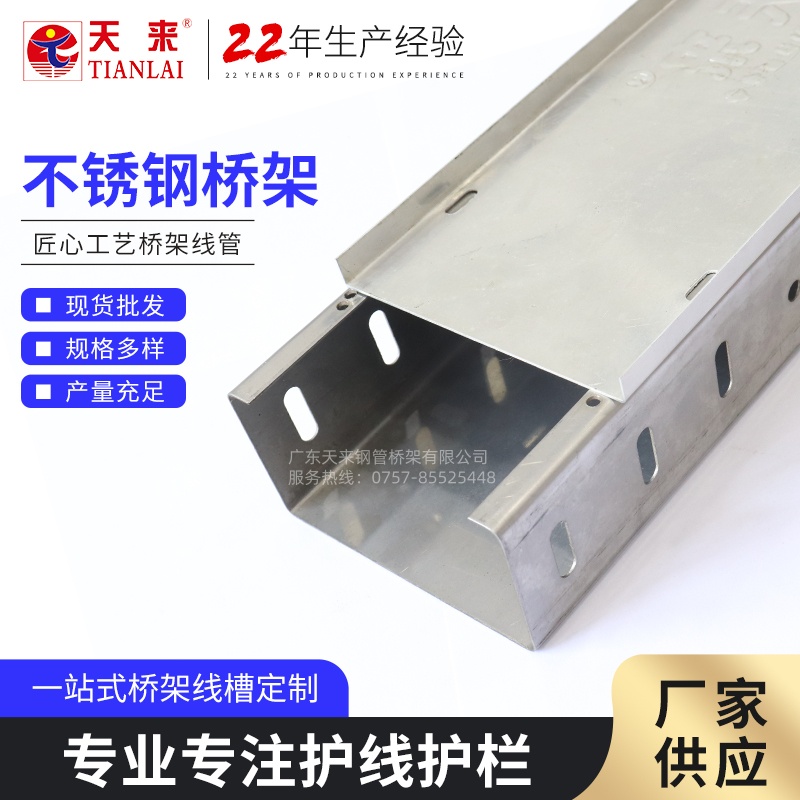

不锈钢桥架不锈钢桥架 ，在各类桥架优越的基础上，着重在隔热、散热、防火方面加以改进。不锈钢桥架的原料是利用不同型号材质的不锈钢板材制造而成的，表面一般不需处理，其桥架的强度、耐腐蚀度比一般桥架要高很多。不锈钢电缆桥架一般采用优质不锈钢（如304不锈钢、201不锈钢或316不锈钢）制成，具有较好的耐腐蚀、耐磨损、不易变形的性能，并且外观美观、寿命长。

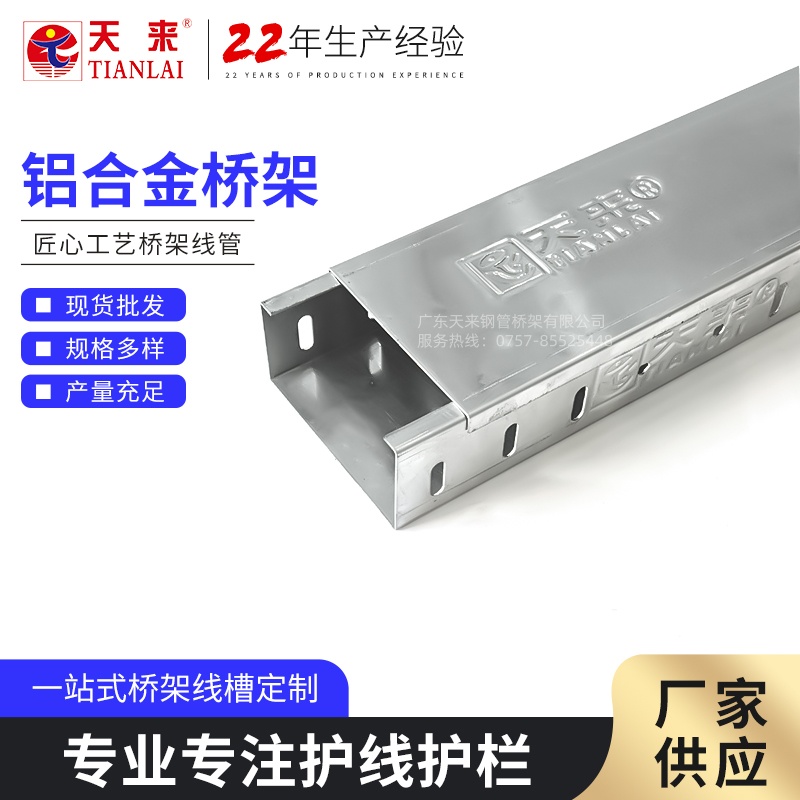

铝合金桥架

铝合金桥架具有外观漂亮、结构简单、式样独特、荷载能力大、重量轻等特点。铝合金电缆桥架表面阳极氧化后，它不但抗腐蚀、还有抗电 磁干扰，尤其是抗屏蔽干扰，这是钢制桥架不可替代的。广泛应用于室内、室外的电缆、线路的敷设及维护。铝合金桥架可以方便快捷地进行拼装、安装和拆卸。此外，铝合金桥架还具备良好的隔热性能，从而提高了电缆传输效率和安全性，是一种高效、环保、安全、耐用的电缆敷设方案。

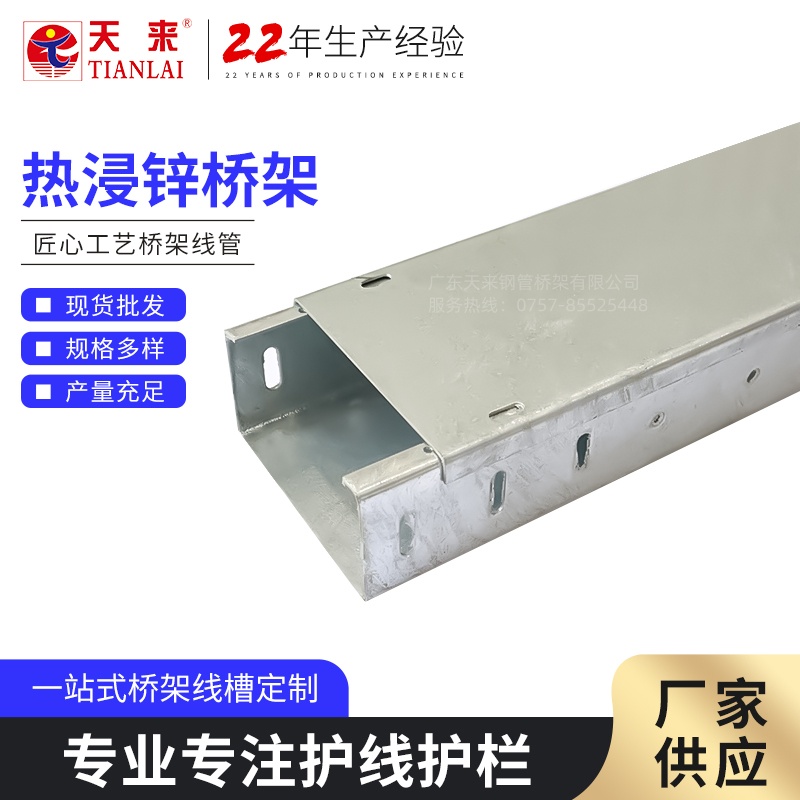

热浸锌桥架

热浸镀锌是延缓钢铁材料环境腐蚀的最有效手段之一，它是将表面经清洗、 活化后的钢铁制品浸入600℃左右高温融化的锌液中，使钢构件表面附着锌层，锌层厚度对5mm以下薄板不得小于65μm，5mm及以上厚板不小于86μm。从而起到防腐蚀的目的。与 热浸锌其他金属防护方法相比，热浸镀锌工艺在镀层的物理屏障与电化学保护相结合的保护特性上，镀层与基体的结合强度上、镀层的致密性、耐久性、免维护性和经济性及其对制品形状与尺寸的适应性上，具有无可比拟的优势。目前热浸镀锌产品主要有钢板、钢带、钢丝、钢管等，其中热浸镀锌钢板所占比例最大。长期以来，热浸镀锌工艺因其低廉的施镀成本，优良的保护特性和漂亮的外观而备受人们的青睐，广泛应用于汽车、建筑、家电、化工、机械、石油、冶金、轻工、交通、电力、航空和海洋工程等领域。

热浸锌桥架有什么优点呢？

耐久年限长，生产工业化程度高，质量稳定。因而被大量用于受大气腐蚀较严重且不易维修的室外钢结构中。如大量输电塔、通讯塔等。近年来大量出现的轻钢结构体系中的压型钢板等。也较多采用热浸锌防腐蚀。热浸锌的首道工序是酸洗除锈，然后是清洗。这两道工序不彻底均会给防腐蚀留下隐患。所以必须处理彻底。对于钢结构设计者，应该避免设计出具有相贴合面的构件，以免贴合面的缝隙中酸洗不彻底或酸液洗不净。造成镀锌表面流黄水的现象。热浸锌是在高温下进行的。对于管形构件应该让其两端开敞。若两端封闭会造成管内空气膨胀而使封头板爆裂，从而造成安全事故。若一端封闭则锌液流通不畅，易在管内积存。

由于热浸锌的工艺温度比较高，对回火温度较低的材料很容易使其在镀锌的过程中被退火，从而硬度降低。此外对配合件使用热浸锌还要考虑镀层的厚度对配合公差的影响。

常见的线槽拐弯处成品配件

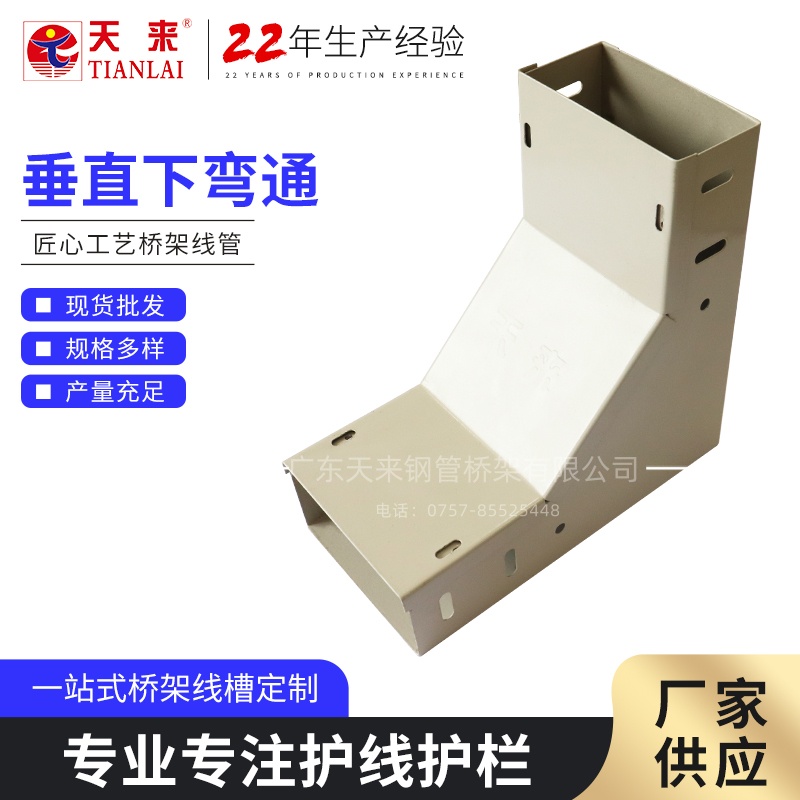

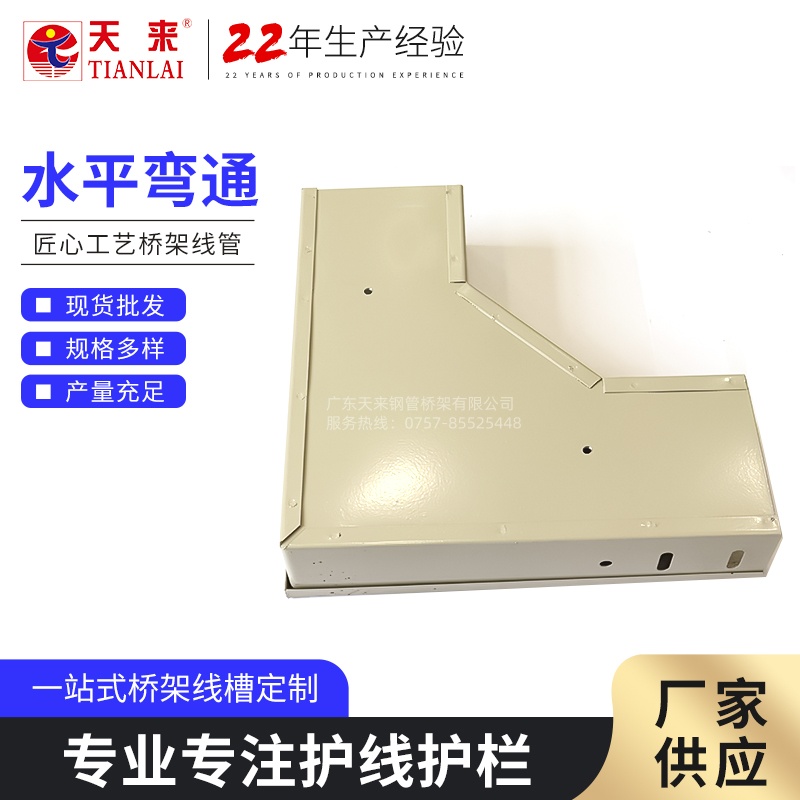

1.转角件：

转角件是线槽拐弯处最常见的配件之一，通常有90度和45度两种角度可选。其中90度转角件适合直角拐弯，45度转角件适合斜角拐弯。在选择转角件时，需要注意转角件的角度与线槽拐弯处的角度相匹配。

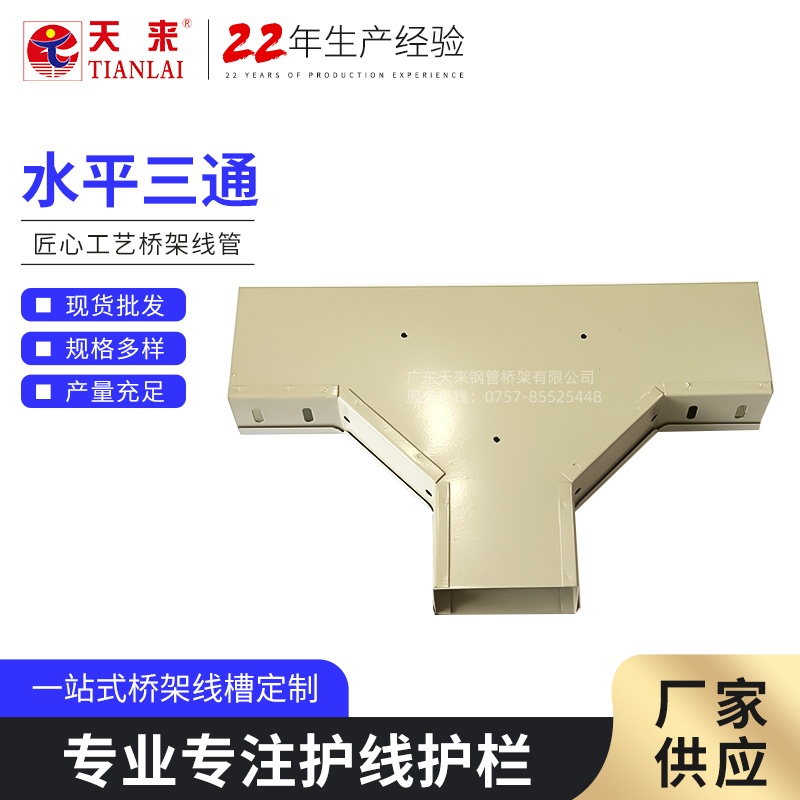

2.T型接头：

T型接头可以连接三根线槽，通常用于分支线路的布线，在T型接头上可以安装转角件或者直接连接线槽。

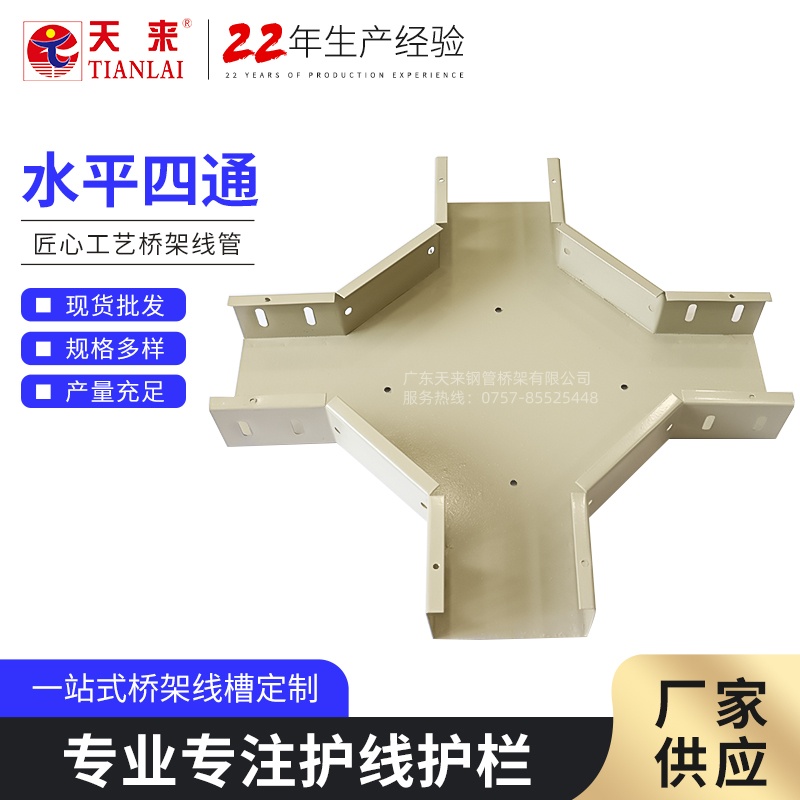

3.十字型接头：

十字型接头可以连接四根线槽，通常用于较为复杂的线路布置。

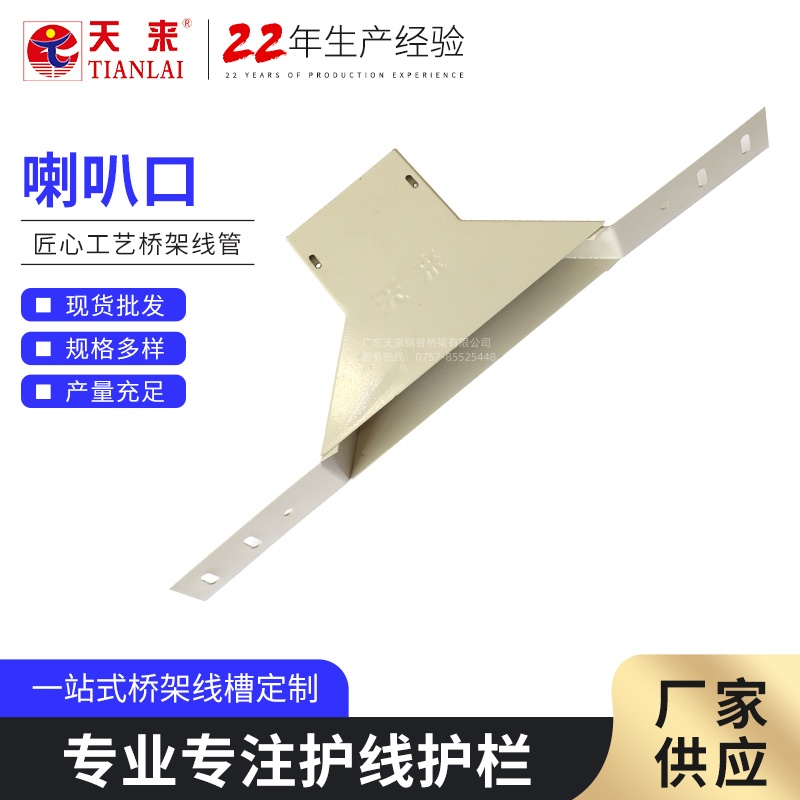

（以上图例为部分样品展示，具体可提供相应图纸咨询客服相关配件信息）

如何选择合适的配件？

在选择线槽拐弯处的配件时，需要考虑以下几个因素：

1.角度：需要选择与线槽拐弯处角度相匹配的配件。

2.尺寸：需要选择与线槽尺寸相匹配的配件。

3.质量：需要选择质量好、材料耐久的配件，以保证线路长期稳定运行。
